Erneuerung Stützmauer Ortsdurchfahrt Wasenweiler

Ingenieurbau

Bauherr:
Gemeinde Ihringen
Projektdaten:
Gesamtlänge 68,09 m
Größte Höhe ab OK Straße 2,56 m
Bearbeitungszeitraum:
Entwurf, Ausschreibung 2011
Ausführung 2012
Leistungsumfang:
Leistungsphasen 1 bis 8 entsprechend § 55 HOAI (Objektplanung)
Leistungsphasen 3 bis 6 entsprechend § 64 HOAI
(Tragwerksplanung)
Örtliche Bauüberwachung

Projektbeschreibung

Funktion:
Stützmauer i. Z. der L 114
Gründung:

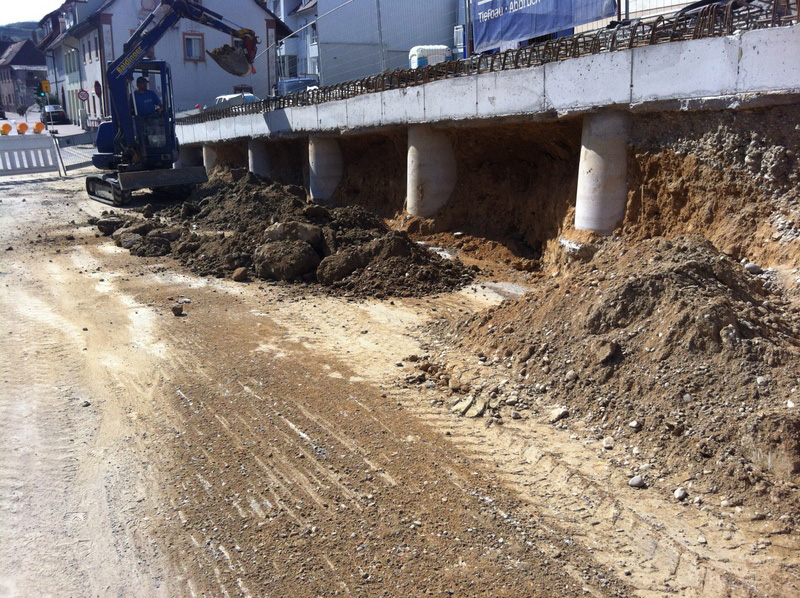

Großbohrpfähle, d = 75 cm, e = 3,0 m
Tragwerk:
• Pfahlkopfbalken über Großbohrpfählen

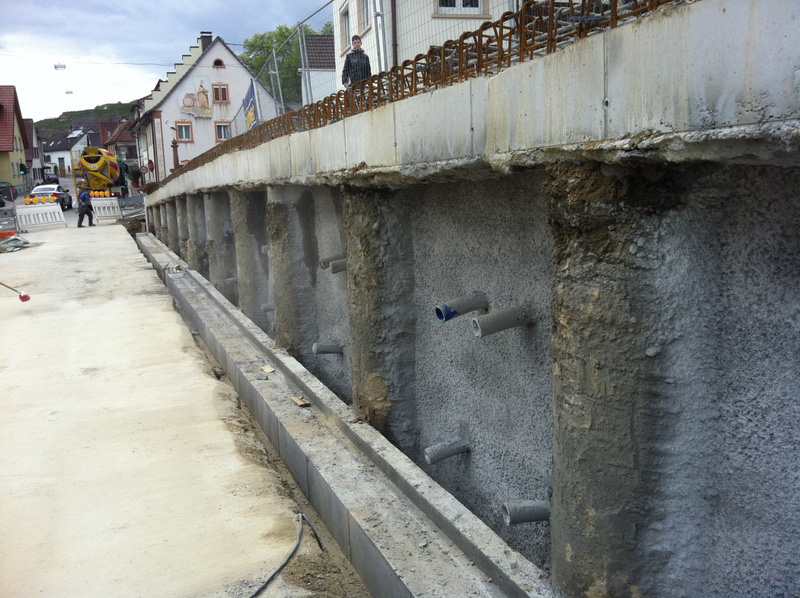

• Ausfachung der Pfahl-Zwischenräume mit Spritzbeton

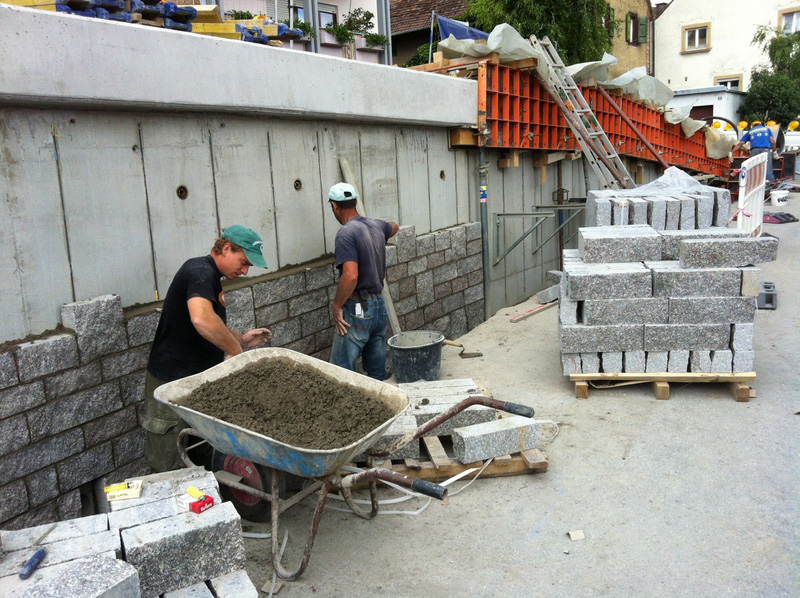

• Verankerte FT-Wand als Tragschale für die
Natursteinverblendung
